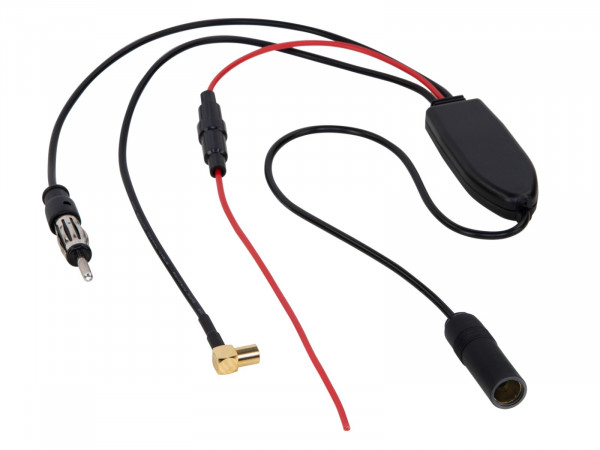

Antennensplitter AM/FM DAB+ DIN(f)>DIN(m)/SMB(f)

Antennensplitter AM/FM DAB+

acv Serie

Antennensplitter des acv Serie zeichnen sich durch eine hohe Empfangsleistung für eine stabile DAB+ Wiedergabe auch unter schlechten Bedingungen aus.

Kompakte Bauform zur einfachen und versteckten Montage auch bei beengten Platzverhältnissen.

Für folgende Anwendungen:

DAB+ Antennensplitter für AM/FM DAB+ geeignete Antennen
DAB+ Empfang für Antennenanlagen ohne Antennenverstärker passiv

Hinweis:

Anschluss AM/FM:  DIN(f) > DIN(m)
Anschluss DAB+: SMB(f)

rot: +12V Antennenremote

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen
+12V Antennenremote prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Empfangsarten:
AM/FM
DAB+

Montage:
Fahrzeuginnenraum

Maße:
L = 6,96 cm / B = 2,49 cm / H = 1,04 cm

Anschluss:
AM/FM Eingang: DIN(Ff) / RG174 / L=30 cm
DAB+ Anschluss: SMB(f) / RG174 / L=30 cm
AM/FM Anschluss: DIN(m) / RG174  / L=30 cm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM:  87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Zugewinn:
AM/FM 10dB
DAB+: 20dB

Spannungsversorgung:
AM/FM
DAB/DAB+: +12V extern

Stromaufnahme:
AM/FM
DAB+: 28mA max.

Sicherung:
500mA

Optional:
Antennenadapter ISO(f)>DIN(m) > Artikel: 1500-00
Antennenadapter DIN(f)>ISO(m) > Artikel: 1501-00
Antennenadapter Fakra(m)>DIN(m) passiv > Artikel: 1524-11
Antennenadapter SMB(m)>SMA(m) > Artikel: 1502-29
