Antennensplitter AM/FM DAB+ DIN(f)>DIN(m)/SMA(m)/SMB(f)

Antennensplitter AM/FM DAB+

ATTB "Made in Germany" 4721.01

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft

Hinweis:

Anschluss AM/FM: Fakra Z(m)
Anschluss DAB/DAB+: Fakra Z(m)
Speisespannung extern: Flachstecker 6,3 mm

rot: +12V Antennenremote

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen
+12V Antennenremote prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Für folgende Anwendungen:

DAB+ Antennensplitter für AM/FM DAB+ geeignete Antennen
DAB+ Empfang für Antennenanlagen ohne Antennenverstärker passiv

Antennenverstärker

Produktmerkmale:
Splitter: Aufteilung des Rundfunksignals in AM/FM und DAB/DAB+
Antennenverstärkung: Verbesserung der Empfangsqualität passiver Rundfunkantennen
Verstärkung: AM/FM und DAB/DAB+ Signale unabhängig voneinander
DRM-tauglich: erweiterte Bandbreite im KW-Frequenzbereich
Dienste: AM/FM / DAB / DAB+
Konnektoren: Fakra Z(m)

Maße:
L = 6,7 cm / B = 5,0 cm / H = 1,1 cm

Anschluss:
AM/FM Eingang: DIN(f) 50cm ROKA
DAB/DAB+ Anschluss: SMB(f) 90° 50cm ROKA / SMA(m)
AM/FM Anschluss: DIN(m) 50cm ROKA
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM:  87,5 MHz - 108 MHz
DAB/DAB+: 174 MHz - 230 MHz

Zugewinn (dB):
AM: 10 dB
FM: 13 dB
DAB+: 15 dB

Spannungsversorgung:
AM/FM
DAB+: +12V extern

Stromaufnahme:
AM/FM: 70mA max.
DAB+: 20mA max.

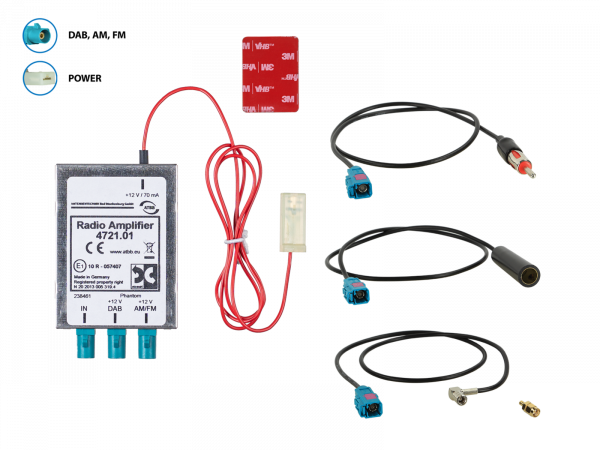

Lieferumfang:
Antennensplitter AM/FM DAB+ 3x Fakra Z(m) verstärkt > Artikel: 153-4721-01
Antennenadapter DIN(f)>Fakra Z(f) 50cm ROKA > Artikel: 1521-01-1
Antennenadapter Fakra Z(f)>DIN(m) 50cm ROKA > Artikel: 1521-04-1
Antennenadapter Fakra Z(f)>SMB(f) 90° 50cm ROKA > Artikel: 1521-05-1
Antennenadapter SMB(m)>SMA(m) > Artikel: 1502-29
