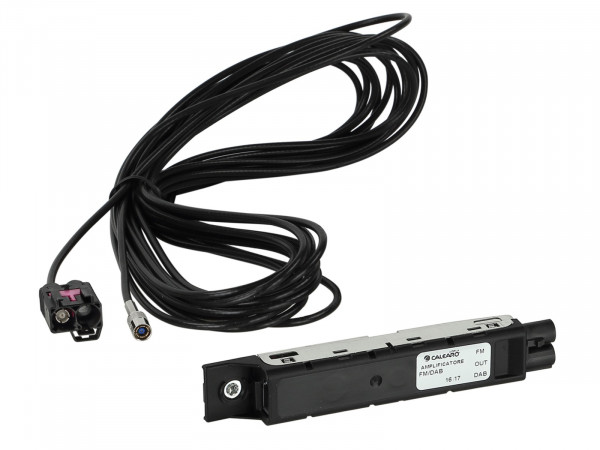

Antennensplitter FM/DAB+ ungefiltert OEM VAG

Antennensplitter FM / DAB+ VAG

Calearo

Seit 1957 entwickelt die Calearo-Gruppe fortschrittliche Technologien für die Kommunikation.

Mit ihrer Forschungs- und Entwicklungsabteilung Ce.R.Ca., die zu den fortschrittlichsten in Europa zählt, bietet die Calearo Gruppe innovative Lösungen für das Senden und Empfangen von festen und mobilen Übertragungen für die Erstausrüstung und den Nachrüstungsmarkt, für namhafte Hersteller der Automobilindustrie, die Industrie sowie für das Fernsehen.

Die Calearo-Gruppe arbeitet eng mit den wichtigsten Automobilherstellern der Welt zusammen und ist im Bereich Telekommunikation für Telematikmärkte, Auto- und Info-Entertainment, Unterhaltung, Cloud-Computing, Rundfunk, Satellitenfernsehen, SMATV, CATV, Wireless City und Konnektivität tätig.

Hinweis:

+8,5V - +12V Speisespannung auf beiden Antenneneingängen erforderlich

3 Pin Anschluss prüfen und gegebenenfalls anpassen:
Pin1 > Scheibenantenne
Pin2 / Pin3 > VAG Diagnose

Verschraubung anpassen wenn erforderlich

Bei Empfangsproblemen:

Empfang mit OEM Gerät prüfen
Antennenkabel auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Für folgende Anwendung:

Antennenverstärker ungefiltert und FM/DAB Antennensplitter zum Tausch des gefilterten FM OEM Antenneverstärkers.

Einbauort:
OEM-Antennenverstärker

Maße:
L 10 cm / B 2 cm / H 1 cm

Anschluss:
FM Eingang: OEM
DAB+ Anschluss: Fakra(m) > SMB(f)
FM Anschluss: OEM Fakra(m)

Kabel:
6,5 m / Z = 50 Ohm / C = 101 pF/m

Frequenzbereich:
FM:  87 - 108 Mhz
DAB+: 174 - 240 MHz

Zugewinn:
FM: 6 dB
DAB+: 19dB

Spannungsversorgung:
FM: +8,5V - +12V Phantomspeisung
DAB+: +8,5V - +12V Phantomspeisung

Stromaufnahme:
FM: 40 mA max
DAB+: 50 mA max

Für folgende Fahrzeuge geeignet:

Audi
Audi Q5 (8R) 11/2008 - 05/2012
Audi Q5 (8R) 09/2012 - 01/2017

Audi Fahrzeuge mit gefiltertem Antennenverstärker

Seat
Seat Leon (5F) 11/2012 - 12/2016*
Seat Leon (5F) 11/2016 - 01/2020*

Seat Fahrzeuge mit gefiltertem Antennenverstärker

Skoda
Skoda Fabia III (5J) 11/2014 - 08/2018*
Skoda Fabia III (5J) 08/2018 -05/2021*
Skoda Octavia III (5E) 02/2013 - 12/2016*
Skoda Octavia III (5E) 01/2017 - 01/2020*
Skoda Superb (3T) 06/2013 - 05/2015*****

Skoda Fahrzeuge mit gefiltertem Antennenverstärker

VW
VW Beetle (16) 11/2011 - 06/2016**/******
VW Beetle (16) 06/2016 - 03/2018**/******
VW Golf VI (1K) 11/2008 - 09/2012**/****
VW Golf VI (1K) 06/2011 - 07/2016**/****
VW Golf VI Variant (1KM) 09/2009 - 04/2013*
VW Golf VII (AU) 11/2012 - 12/2016**
VW Golf VII (AU) 03/2017 - 05/2020**
VW Golf VII Sportsvan (AUV) 03/2014 -10/2017
VW Golf VII Sportsvan (AUV) 10/2017 - 06/2020*
VW Golf VII Variant (AUV) 09/2013 - 12/2016*
VW Golf VII Variant (AUV) 03/2017 - 04/2020*
VW Tiguan I (5N) 06/2011 - 04/2016**
VW Tiguan II (5N) 05/2016 - 05/2021**
VW Touran (5T) 09/2015 - 2024*

VW Fahrzeuge mit gefiltertem Antennenverstärker

OEM-Antennenverstärker:

*Scheibe hinten
**Seitenscheibe hinten links
***Seitenscheibe hinten rechts
****Heckklappe
*****C-Säule links
******Befestigungsschraube tauschen
