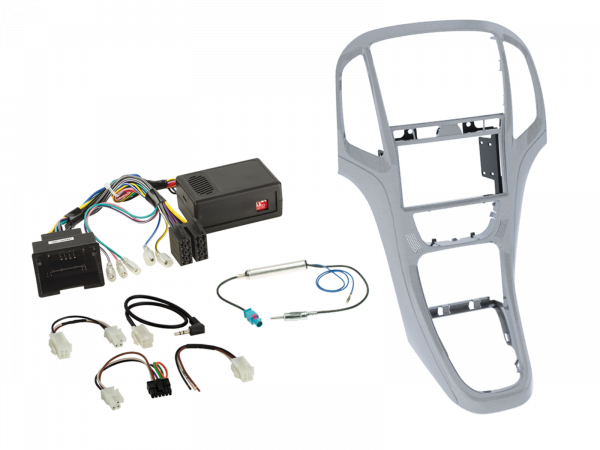

2-DIN Kit für n Opel Astra J (P-J)

Technische Details:

• Radioblende 2-DIN und Radioanschlusskit Opelacv Premiumqualität Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.Unser Support Team hilft gerne bei der Auswahl.02431-9645-96support@acvgmbh.de Hinweis
• Fahrzeuge mit LenkradfernbedienungCAN-BusAnschluss
• 48 Pin Opel SteckerAnschluss
• OEM Antenne Fakra Z(m) > DIN(m)Anschluss
• Lenkradfernbedienung > 42ctmultilead3blau
• +12V Antennenremote Fahrzeuge mit CD300 / CD400 OEM GerätFahrzeuge mit Monochrom OEM DisplayFahrzeuge ohne IntelliLink OEM Navigation*Fahrzeuge ohne OEM Farbmonitor*Dipschalter zur Aktivierung OEM DisplayDipschalter für Pioneer/Sony EinstellungenDipschalter 1 on > Pioneer / 1 off > SonyDipschalter 2 on > Fahrzeuge mit 2 Zeilendisplay / 2 > off Fahrzeuge mit 4 Zeilendisplay

Kompatible Fahrzeuge:

• n geeignet: Opel Astra J (P-J) 12/2009 - 06/2012Opel Astra J (P-J) 06/2011 - 08/2018Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.rot: +12V Zündung Klemme 15orange: +12V Beleuchtung Klemme 58lila/weiß: +12V Rückfahrsignalgrün: Masse GND Handbremssignalgelb/schwarz: Masse GND Telefon MutesignalBelastbarkeit Gesamtausgänge: 100 mA max.Strombedarf größer 100 mA:1 Relais Spulenwiderstand 75 Ohm min.2 Ralais Spulenwiderstand 150 Ohm min. LenkradfernbedienungFahrzeugeinstellungen unterstütztWarntöne unterstüzutPDC hinten unterstützt*Fahrzeuge mit OEM Farbmonitor:Infodapter Opel diverse Fahrzeuge 48Pin Opel > Artikel: 43uvx01Farbe: platin silberEinbauausschnitt Radiodisplay: 172mm x 98,5mmLieferumfang:2-DIN Radioblende Opel Astra J 2009-2018 titan grau > Artikel: 381230-23-1LFB Chevrolet/Opel diverse Fahrzeuge 48Pin Opel > Artikel: 42hvx01LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022> > Artikel: 42ctmultilead3Antennenadapter Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-03Optional:Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-07Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-07-1Allgemeine Installationshinweise:Überprüfung:1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes2: Demontage des OEM Gerätes spannungsfrei vornehmen3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmenAnschluss- und Anschlussreihenfolge:1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen2: Konfiguration des Radioanschlusskabels prüfen3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere8: Funktionsprobe Lenkradfernbedienung und FahrzeugÄnderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:1: Änderungen spannungsfrei durchführen2: Anschluss nach Änderung siehe oben 5 bis 8Bei Fehlfunktion des Interfaces oder des Fahrzeugs:1: Rückrüstung auf das OEM Gerät2: OEM Gerät bedienen3: CAN Bus-Ruhe herstellen4: Überprüfung der Hardwarekonfiguration des Interfaces5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
