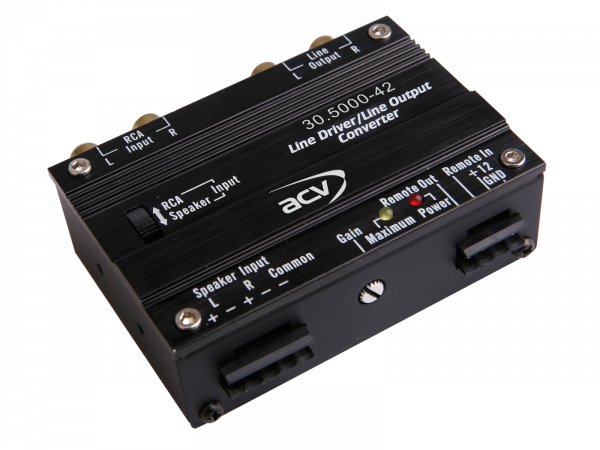

High-Low Adapter Premium 2-Kanal mit Remote Line Driver

High-Low Adapter Premium 2-Kanal Line Driver

High-Low Adapter:

High-Low-Adapter dienen dazu, ein High-Level-Signal aus den Lautsprecherausgängen eines Radios auf ein Low-Level-Signal / Cinchsignal als Eingangssignal für Endstufen herunterzutransferieren.

Ein High-Low-Adapter wird eingesetzt wenn das OEM-Radio keine Low-Level-Ausgänge / Cinch-Ausgänge besitzt um einen Verstärker mit Signal zu versorgen.

Die Lautsprecherausgänge werden an den High-Low-Adapter angeschlossen und
die Cinchausgänge des High-Low-Adapter, für den Eingang eines externen Verstärker genutzt.

Als Montagehilfe zur problemlosen Rückrüstung einer Installation werden fahrzeugspezifische T-Kabelsätze verwendet.

Linedriver / Verstärker:

Line Driver verstärken den Signalpegel schwacher Vorverstärkerausgänge von Geräten zur Anpassung an den Endstufeneingang zur optimalen Abstimmung.

Eine Signalpegelanhebung verhindert Störgeräusche durch Einstreuungen in den Signalweg.

Für weitere Informationen Kontakt:
info@msh-store.de

Hinweis:

High-Low Adapter

Remoteerzeugung aus 6V BTL-Spannung

Nicht geeignet für OEM Geräte mit digitalem Verstärker
Nicht geeignet für OEM Geräte mit Impedanzüberwachung

Für folgende Anwendung:

High-Low Adapter Verstärker > Vorverstärker
2 Kanal
regelbarer Ausgang
12V Remote
Common GND Anschluss zur Verhinderung von Störgeräuschen

Line Driver bis 10V Ausgangsleistung / 28 Ohm
regelbarer Ausgang

Technik:

Linearer Frequenzgang (-3dB): 20-20kHz (-0.4dB)
Ausgangsimpedanz (Quelle): 28 Ohm
Eingangsimpedanz der Hochpegeleingänge: 180 Ohm
max. Ausgangsspannung: 1,0%THD+N: 10,4 V
mindestens benötigte Eingangsspannung: 9.8 V (Lautsprecher) / 0.9V (RCA)
max. Eingangsspannung: 20 V (Lautsprecher) / 9.4V (RCA)
Signal-/Rauschabstand: -94.8 dB
Kanalgleichheit: 0.1dB
Kanaltrennung: -64dB
Remoteausgang: 0.5A
Einschaltempfindlichkeit (DC offset): 32 mV
Stromaufnahme (nominal): 0,6 A
Remoteauslösung (Ausgang): innerhalb 5% der Eingangsspannung
Einschaltverzögerung: > 1 Sekunde
