Lenkradfernbedienungsadapter Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock

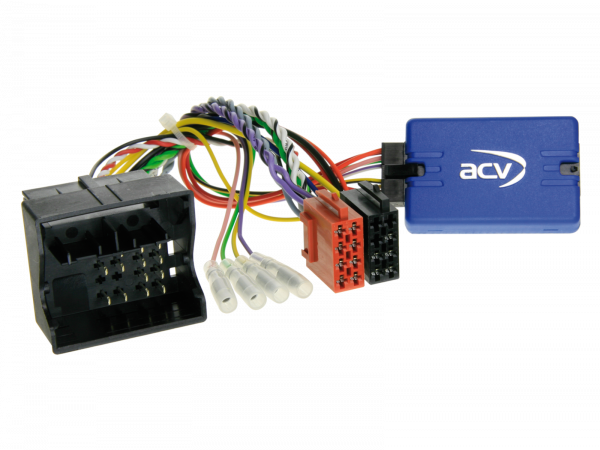

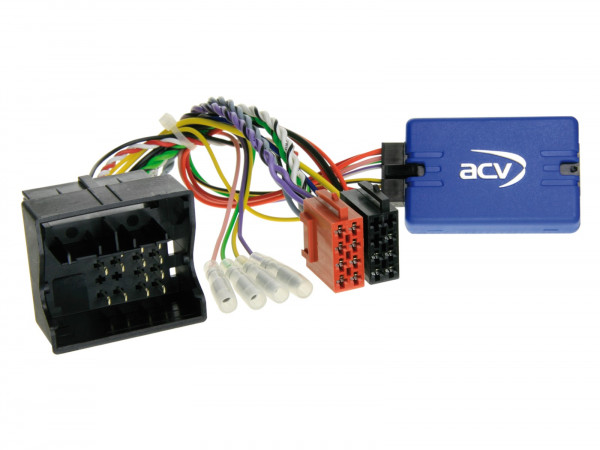

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
07731-926877
info@msh-store.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock Mercedes Stecker

Bei nicht bekannter Mercedes Steckervariante > Artikel: 42smc00c mit ISO und 40 Pin Quadlock Kabelbaum

Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation*

Fahrzeuge Mercedes ohne Radiovorbereitung
Fahrzeuge Mercedes ohne 1-DIN OEM Gerät

Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich

Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem*/**

Für folgende Fahrzeuge geeignet:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010*
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008**
Mercedes M-Klasse (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart For Four (W454) 01/2004 - 04/2007***

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53
**Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52
***Fahrzeuge mit 2-DIN OEM CD Gerät
***Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock

Anschlusskabel für folgende Radiohersteller:

Lenkradfernbedienungsadapter Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
Lenkradfernbedienungsadapter Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Bosch-Blaupunkt  >2010 Mini ISO: 42ctblaupunktlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
Lenkradfernbedienungsadapter Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 Kabel: 42ctgarminlead
Lenkradfernbedienungsadapter Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
Lenkradfernbedienungsadapter Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
Lenkradfernbedienungsadapter Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
Lenkradfernbedienungsadapter Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
Lenkradfernbedienungsadapter Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
Lenkradfernbedienungsadapter Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
Lenkradfernbedienungsadapter Kabel 42s/acv > Geräte mit Lenkradfernbedienungsadapter-Anlernfunktion: 42ctsmartlead
Lenkradfernbedienungsadapter Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
Lenkradfernbedienungsadapter Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
