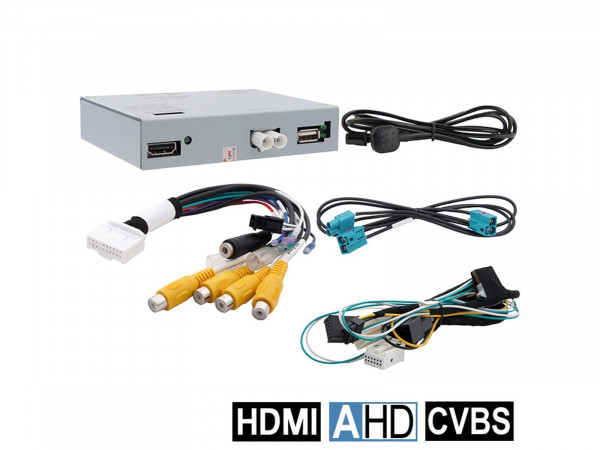

Rückfahrkamera Interface für Mercedes mit MBUX 7"/10.25" Infotainmentsystem

Rückfahrkamera Interface passend für Mercedes MBUX 7"/10.25"

Das Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik sowie von zwei beliebigen Videoquellen (z.B. für Seitenkameras oder weitere Nachrüstgeräte wie USB-Player, DVB-T2 Tuner) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures:

• Video-Einspeiser für Werks-Infotainmentsysteme
• 1 FBAS/AHD-Eingang für Rückfahrkamera
• 1 FBAS/AHD-Eingang für Frontkamera
• 2 FBAS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner)
• Alle Eingänge NTSC und PAL kompatibel
• Unterstützte AHD-Auflösungen: 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
• Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
• Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
• Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bild frei während der Fahrt (nur für eingespeiste Videoquellen)

Kompatibilität:

• Mercedes Benz A-Klasse (W177) ab 05/2018, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz B-Klasse (W247) ab 12/2018, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz Citan (W420) ab 10/2021, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz CLA Coupé (C118) ab 03/2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz CLA Shooting B (X118) ab 07/2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz E-Klasse (W213) ab ca. 06/2020, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz EQC (N293) ab 2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLA (H247) ab 02/2020, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLB (X247) ab 09/2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLC (X253) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLE Coupé (C167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLE SUV (W167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz GLS-Klasse (X166) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz Sprinter (W907/910) Modelljahre ab 2018, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz T-Klasse (W420) ab 2022, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor
• Mercedes Benz V-Klasse (W447) ab ca. 03/2020, Comand Online NTG6/MBUX mit 7", 10.25" oder 12" Monitor

Einschränkungen:

• CAN-Bus Kompatibilität: Die CAN-Bus-Kompatibilität des Interfaces kann bei einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei der Installation als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug-CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen.
• Nur Video: Das Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z.B. AUX-UNI0x, FM-Modulator).
• Werks-Rückfahrkamera: Die automatische Umschaltung auf den Rückfahrkamera-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
• After-Market Frontkamera: Die Umschaltung auf die Frontkamera erfolgt automatisch nach dem Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Eine manuelle Umschaltung auf die Frontkamera ist zusätzlich über einen externen Taster möglich.
• Fahrwegslinien: Bei unvollständiger Kompatibilität des Fahrzeug-CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion Fahrwegslinien nicht genutzt werden.
• Werks-OBD-Buchse: Der dauerhafte Anschluss eines OBD-Dongle-Produktes, z.B. für eine Tank-App oder ein elektronisches Fahrtenbuch, kann unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera führen, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt.
• Fahrzeuge mit aktivem Parkassistent-System 235: Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich.

Anschlüsse:

• Bildeinspeisung: Doppel-Fakra
• Strom und CAN-Bus: Offene Kabelenden
• Video-Eingänge (2x): Cinch-Buchsen
• Rückfahrkamera-Eingang: Cinch-Buchse
• Frontkamera-Eingang: Cinch-Buchse
• Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten:

• Betriebsspannung: 12V DC (9~16V)
• Ruhestrom: ca. 6mA
• Stromaufnahme: 310mA
• Video-Eingang: 0.7~1V
• Video Eingangs-Signalarten: FBAS/AHD
• Signalnormen: FBAS/AHD NTSC/PAL
• Temperaturbereich: -40°C bis +85°C
• Abmessungen Video-Box: 115 x 25 x 109mm (B x H x T)
