Videoeinspeiser (kein Ton) für MB Comand Online NTG4.5 (nur Automatik),Audio20

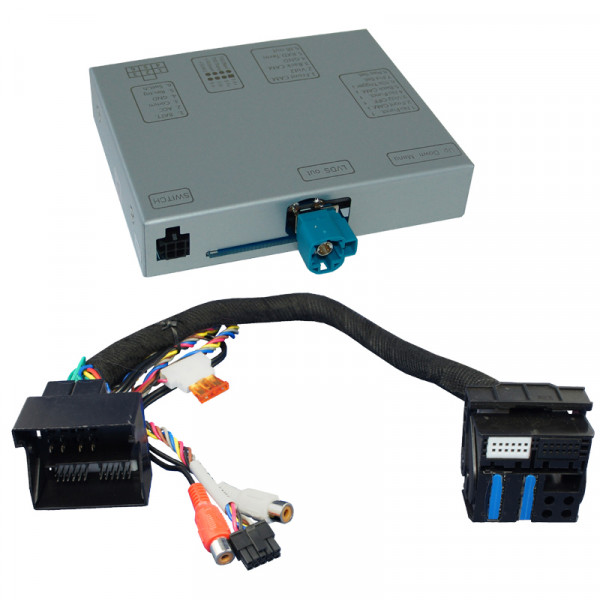

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge PAL und NTSC kompatibel


Kompatibilität

Mercedes Benz A-Klasse (W176) ab 07/2012 bis 08/2015, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz B-Klasse (W246) ab 11/2011 bis 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz C-Klasse (W204) ab 03/2011 bis 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz C-Klasse Coupé (C204) ab 06/2011 bis ca. 2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz CLA-Coupé (C117) ab 01/2013 bis ca. 09/2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz CLS-Coupé (C218) ab 06/2011 bis ca.07/2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz E-Klasse (S/W212) ab 06/2011 bis ca. 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz E-Klasse Coupé (C207) ab 06/2011 bis ca. 05/2015, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz G-Model (G463) ab 07/2012 bis 09/2016, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz GL-Klasse (X166) ab 11/2012 bis 08/2016, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz GLA-Klasse (X156) ab 09/2013 bis ca. 08/2015, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz GLK-Klasse (X204) ab 01/2011, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz ML-Klasse (W166) ab 11/2011 bis 07/2015, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz SLK-Klasse (R172) ab 03/2011 bis ca. 2015, Comand Online NTG4.5, Audio20 NTG4.5
Mercedes Benz SL-Klasse (R231) ab ca. 2012 bis ca. 09/2015 Comand Online NTG4.5, Audio20 NTG4.5

Jeweils mit 4pin HSD Stecker am Monitor


Einschränkungen
Nur Video Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Zur AUX Kodierung bieten wir OBD- N45-X-01 an.
Werks-Media-Interface Falls verfügbar, kann der AUX-Adapter mit 3,5mm Klinkenbuchse (erhältlich bei MB) für die Audio-Einspeisung genutzt werden. Bei Nutzung können der Apple- und der USB-Adapter nicht zeitgleich genutzt werden.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
PDC und Führungslinien Wenn das Video Interface keine erforderlichen Informationen vom Fahrzeug CAN-Bus erhält, können weder Abstandslinien noch die optische PDC-Anzeige genutzt werden.


Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse


Technische Daten
Betriebsspannung 12V DC (7~25V)
Ruhestrom 15mA
Stromaufnahme 310mA
Video Eingang 0.7~1V
Video Eingang Formate PAL/NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 113 x 22 x 115mm (B x H x T)
Abmessungen CAN-Box 89 x 27 x 65mm (B x H x T).
