"'NAVLINKZ Videoeinspeiser (kein Ton) für Uconnect mit 6.5"" Monitor'"

Das Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme

1 FBAS Rückfahrkamera Video-Eingang

2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)

Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges

Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)

Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller Modell Navigation

Alfa Romeo Giulietta Modelljahre ab 2016 Uconnect VP4, 6.5 Zoll Monitor

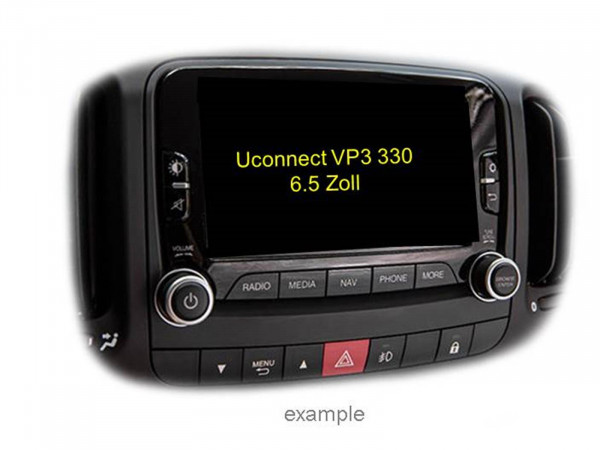

Fiat 500,500L,500X Uconnect VP3 + VP4, 6.5 Zoll Monitor

Jeep Renegade Modelljahre ab 2015 bis 2018 Uconnect VP4, 6.5 Zoll Monitor

Einschränkungen

Nur Video Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.

Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.

Video-Eingangssignal Nur NTSC kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel

Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)

Video-Eingänge (2x): Cinch Buchsen

Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung 12V DC (7~25V)

Ruhestrom 10mA

Stromaufnahme 150mA

Video Eingang 0.7~1V

Video Eingang Formate NTSC

Betriebstemperatur -40°C bis +85°C

Abmessungen Video-Box 118 x 25 x 86mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
