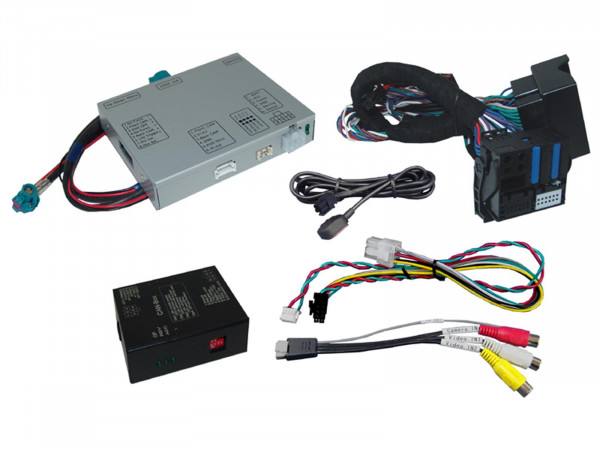

NAVLINKZ Videoeinspeiser (kein Ton) für BMW NBT 4+2-PIN HSD
Das Kamera Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild-in Bild (PIP) Anzeige zur Kombination von Nachrüstkamerabild(ern) und Parkabstandssensoren-Anzeige (nicht für alle Fahrzeuge)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Ultra-Breitbild-Modus 24:9 (nur bei Ultrawide-Monitoren 8.8 Zoll und 10.2 Zoll)
Kompatibilität
Hersteller
Modell
Navigation
BMW
Alle1er (F20/F21), Alle3er (F30/F31/F32/F33), AlleX1(F48), X3 (F25) ab ca. 05/2013, Alle anderen F-Serie Modelle ab ca. 06/2012 bis ca. 06/2017
Radios, S6UNA Navigation, S606A Business Navigation - F-Serie - 6.5 Zoll oder 7 Zoll Monitor
Alle1er (F20/F21), Alle3er (F30/F31/F32/F33), AlleX1 (F48), Alle anderen F-Serie Modelle ab ca. 06/2012, Alle angegebenen Fahrzeuge nur bis ca. 05/2016
S609A Professional Navigation - NBT - F-Serie - 8.8 Zoll oder 10.25 Zoll Monitor (altes Hauptmenü)
Mini
ab ca. 2014 bis ca. 2016/2017
6FP Radio Mini Visual Boost oder 6UM Mini Navigations System - 6.5 Zoll Monitor
ab ca. 2014 bis ca. 2016/2017 (altes Hauptmenü)
609 Professional Navigation NBT - 8.8 Zoll Monitor (altes Hauptmenü)
Einschränkungen
Nur Video
Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann der Werks-Audio-AUX- Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera
Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandslinien/PDC
Wenn die CAN-Box das Fahrzeug nicht unterstützt, können weder Abstandslinien noch PDC genutzt werden.
Ultra-Breitbild-Modus
Nur verfügbar für Ultrawide-Monitore 8.8/10.2 Zoll.
Video Eingangsformat
Nur NTSC
Anschlüsse
Bildeinspeisung: 4+2-Pin HSD+2
Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung
12V DC (7~25V)
Ruhestrom
<10mA
Video Eingang
0.7~1V
Video Eingang Formate
NTSC
Betriebstemperatur
-40°C bis +85°C
Abmessungen Video-Box
113 x 22 x 92mm (B x H x T)
Abmessungen CAN-Box
87 x 27 x 65mm (B x H x T)
