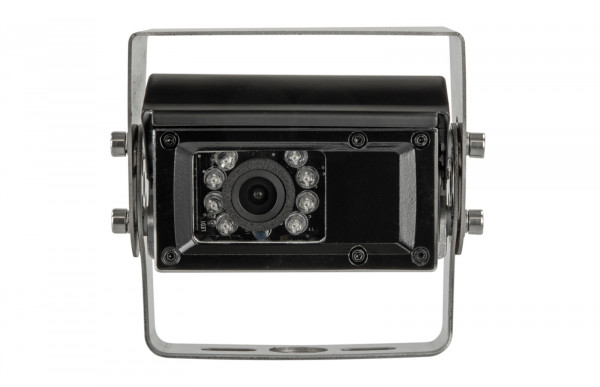

Rückfahrkamera Transporter/Wohnmobil Shutter/Heizung

Rückfahrkamera Shutter universal

Design: Transporter / Wohnmobil
Montageart: Anbau / Dachmontage

Mit Kameraheizung / Nachtsichtfunktion / automatischer Shutter Funktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
gelb: +12V Trigger für Shutterfunktion auf/zu

Cinch(m) gelb: Video
Cinch(m) rot/weiß: nicht belegt

Produktmerkmale Kamera:

Aufbau: Halter Metall / Kameragehäuse Aluminium / Shutter Aluminium
Farbe: schwarz / silber
Extras: Automatische Shutter Funktion / Kameraheizung / Nachtsichtfunktion
Sensor Typ: 1/3" SHARP CCD
Bildsystem: NTSC Farbe
Effektive Pixel: 752 x 582
Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
Nachtsicht: 10 Meter
Auflösung: 600 TV lines
Blickwinkel: horizontal 100° vertikal 65° +5°
Staub und Wassergeschützt: IP68
Anschluss: 6 Pin Systemstecker(m)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: max. 300mA bei aktivem Shutter
Betriebstemperaturbereich: -20°C - 70°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen: L / B / H - 120mm / 75mm / 100mm

Anschlusskabel an der Kamera 90cm +/-:
6 Pin Systemstecker(m)

Verlängerung 15m +/-:
6 Pin Systemstecker(f) / 6 Pin Systemstecker(m)
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 1,7m +/-:
6 Pin Systemstecker(f)
rot: +12V Versorgungsspannung
schwarz: Masse/GND
gelb: Trigger
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
