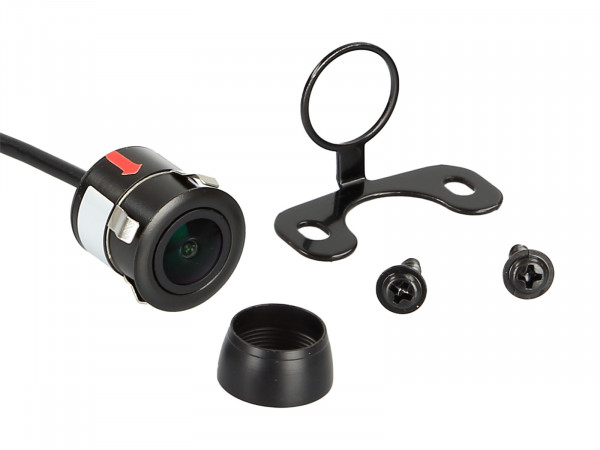

Rückfahrkamera universal Kamera Unterbau/Anbau mini rund

Rückfahrkamera universal Mini

Bauform: rund 18,3 mm
Montageart: Unterbau / Aufbau / Einbau

Mit Orientierungslinien

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff / Metall mit Flügelhalter
Farbe: schwarz
Extras: Orientierungslinien über Jumper / verschieden Montagemöglichkeiten
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Lux: 0,3
Auflösung: 700 TV lines
Linsenwinkel: diagonal 170°
Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 200mA
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Durchmesser: 16,5 - 18,3 mm je nach Befestigung

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6000 > Artikel: 771000-6910

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
