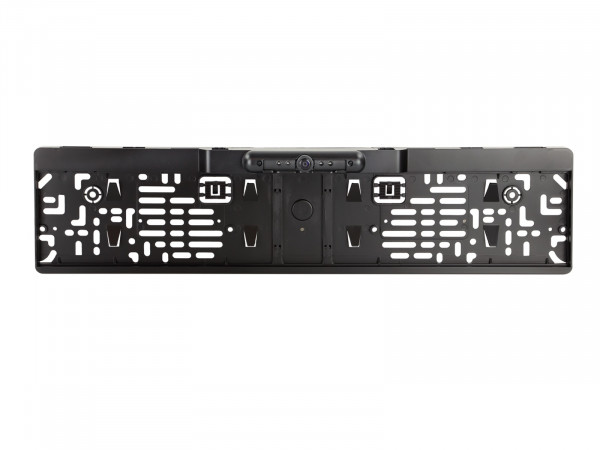

Rückfahrkamera universal Kennzeichenhalter EU

Rückfahrkamera universal

Bauform: Kennzeichenhalter für EU-Kennzeichen
Montageart: Ersatz des OEM Kenzeichenhalters

Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Patenthalter nicht geeignet für österreichische Kennzeichen

Zur Kennzeichenmontage Transportsicherungen Plastikstege im oberen Bereich entfernen
Kennzeichen von unten nach oben einschieben und unten einrasten

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz matt
Extras: Kennzeichenhalter / Orientierungslinien über Jumper / Nachtsichtfunktion
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 960 x 576
Linse: 1,9mm / F 2.0
Minimale Beleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 600 TV lines
Linsenwinkel: diagonal 160°
Blickwinkel: horizontal 115° / vertikal 85° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen: L / B / H - 538mm / 143mm / 28mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
