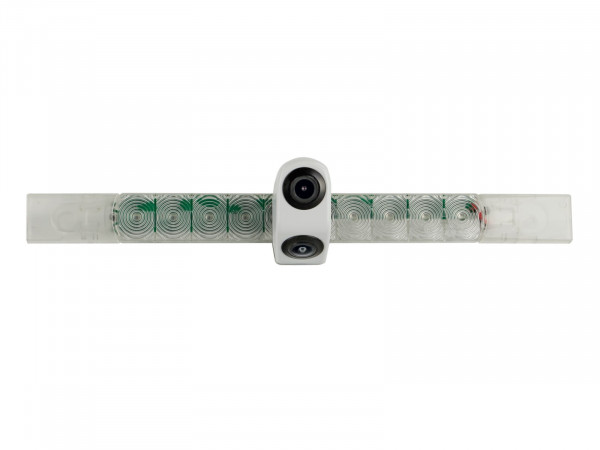

Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte weiß

Rückfahrkamera Dual View 2 Kameralinsen

Wohnwagen / Wohnmobile mit Hella 2DA 343 106-201 3.Bremsleuchte

Zum Austausch der OEM 3.Bremsleuchte

Weiß

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Zum Austausch der OEM Hella 2DA 343 106-201 3.Bremsleuchte

Anschluss:
rot: Weitsichtkamera +12V geschaltet laststabil abgesichert
gelb: Nahsichtkamera +12V geschaltet laststabil abgesichert
schwarz: Masse/GND Karosserie direkt
weiß: Masse/GND Karosserie direkt

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / weiß
Extras: 2 Kameralinsen
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Min.Lux: 0,1
Auflösung: 600 TV lines
Blickwinkel Kamera 1: diagonal 170°
Blickwinkel Kamera 1: horizontal 115° vertikal 75° + 5°
Blickwinkel Kamera 2: diagonal 95°
Blickwinkel Kamera 2: horizontal 48 + 5° vertikal 34 + 5°
Staub und Wassergeschützt: IP68
Anschluss: 7-Pin-Stecker
Versorgungsspannung: 12Volt + 10 %
Stromaufnahme: 180mA
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: siehe OEM Bremsleuchte

Anschlusskabel an der Kamera:

0,5 Meter Kabel 7 Pin Stecker (m)

Kabelsatz:

10 Meter 7 Pin Verlängerung
0,2 Meter 7 Pin Anschlusskabel

Anschluss:

schwarz: Masse Karossserie
rot: Triggerleitung +12V geschaltet Kamera1
Cinch gelb: Kamera1
gelb:Triggerleitung +12V geschaltet Kamera2
Cinch weiß: Kamera2

Installationszubehör:

Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
