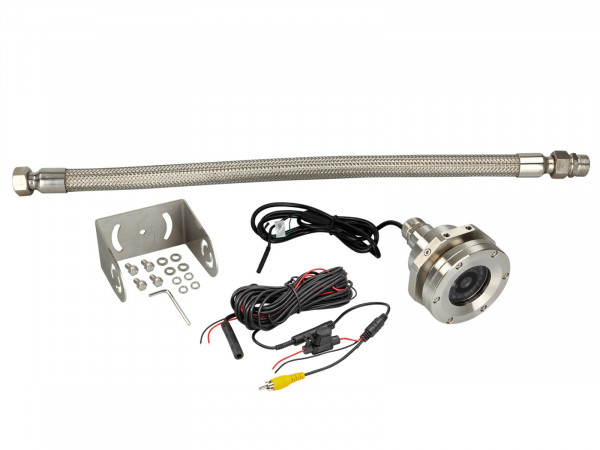

Rückfahrkamera Transporter/LKW Ex-Geschützt/Edelstahl

Rückfahrkamera universal

Bauform: rund
Montageart: Unterbau / Anbau

mit verschiedenen Installationsmöglichkeiten / Ex-geschützt / Edelstahlgehäuse / IP69 / Orientierungslinien / Nachtsichtfunktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Edelstahl
Farbe: Edelstahl
Extras: Ex-geschützt / Orientierungslinien über Jumper / Nachtsichtfunktion
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 600 TV lines
Linsenwinkel: diagonal 130°
Blickwinkel: horizontal 100° vertikal 65° +5°
Staub und Wassergeschützt: IP69
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 300mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen mit Befestigung: L / B / H - 108 mm / 96 mm / 109,1 mm
Abmessungen ohne Befestigung: L / B / H - 108 mm / 92 mm / 92 mm

Anschlusskabel an der Kamera 1m+/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper

Verlängerung 15m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
