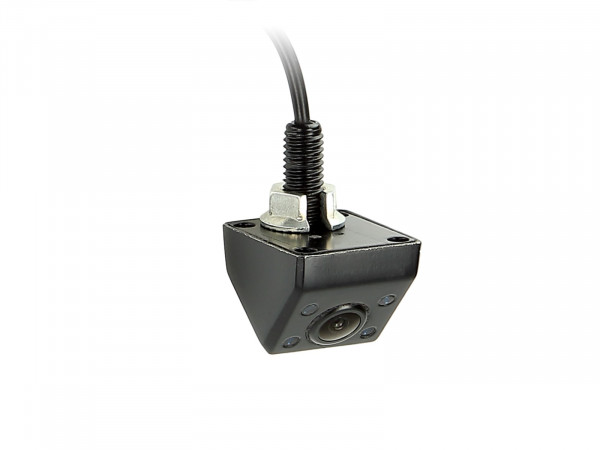

Rückfahrkamera universal Unterbau viereckig/Nachtsicht
- Artikel-Nr.: 771000-6008
Wir versenden mit:
Wir akzeptieren:
Vorteile
- Kostenloser Versand ab € 500,- Bestellwert
- Einbauservice in D-78224 Singen
- 20 Jahre Erfahrung
Rückfahrkamera universal Bauform: viereckig Montageart: Unterbau Mit Spiegelungsfunktion... mehr
Rückfahrkamera universal
Bauform: viereckig
Montageart: Unterbau
Mit Spiegelungsfunktion / Orientierungslinien / Nachtsichtfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
Aufbau: Kunstsoff
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Nachtsichtfunktion
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 480 TV lines
Linsenwinkel: diagonal 140°
Blickwinkel: horizontal 115° vertikal 80° +5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: L / B / H - 26mm / 29mm / 21mm
Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6008: 771000-6912
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
Bauform: viereckig
Montageart: Unterbau
Mit Spiegelungsfunktion / Orientierungslinien / Nachtsichtfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
Aufbau: Kunstsoff
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Nachtsichtfunktion
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 480 TV lines
Linsenwinkel: diagonal 140°
Blickwinkel: horizontal 115° vertikal 80° +5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: L / B / H - 26mm / 29mm / 21mm
Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6008: 771000-6912
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
GPSR > acv GmbH
Straßburger Allee 10-12
41812 Erkelenz
Telefon: +49 2431/96450
E-Mail: info@acvgmbh.de
