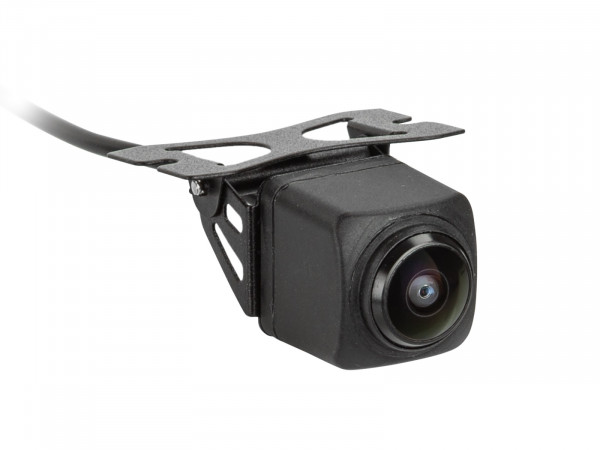

Rückfahrkamera/Frontkamera Unterbau/Anbau 192°
- Artikel-Nr.: 771000-6004
Wir versenden mit:
Wir akzeptieren:
Vorteile
- Kostenloser Versand ab € 500,- Bestellwert
- Einbauservice in D-78224 Singen
- 20 Jahre Erfahrung
Rückfahrkamera universal Frontkamera universal Bauform: eckig Montageart: Unterbau / Anbau... mehr
Rückfahrkamera universal
Frontkamera universal
Bauform: eckig
Montageart: Unterbau / Anbau
Mit 192° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
Aufbau: Kunststoff mit verstellbarem Metallhalter
Farbe: schwarz
Extras: 192° Blickwinkel diagonal
Sensor Typ: 1/4" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 480
Linse: 1,9mm / F 2.0
Lux: 0,5 min. Beleuchtung
Auflösung: 480 TV lines
Blickwinkel: diagonal 192°
Blickwinkel: horizontal 194° vertikal 142° +5°
Staub und Wassergeschützt: IP69
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Betriebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen: L / B / H - 23mm / 23mm / 26mm
Anschlusskabel an der Kamera 1m+/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
Frontkamera universal
Bauform: eckig
Montageart: Unterbau / Anbau
Mit 192° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
Aufbau: Kunststoff mit verstellbarem Metallhalter
Farbe: schwarz
Extras: 192° Blickwinkel diagonal
Sensor Typ: 1/4" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 480
Linse: 1,9mm / F 2.0
Lux: 0,5 min. Beleuchtung
Auflösung: 480 TV lines
Blickwinkel: diagonal 192°
Blickwinkel: horizontal 194° vertikal 142° +5°
Staub und Wassergeschützt: IP69
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Betriebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen: L / B / H - 23mm / 23mm / 26mm
Anschlusskabel an der Kamera 1m+/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
GPSR > acv GmbH
Straßburger Allee 10-12
41812 Erkelenz
Telefon: +49 2431/96450
E-Mail: info@acvgmbh.de
