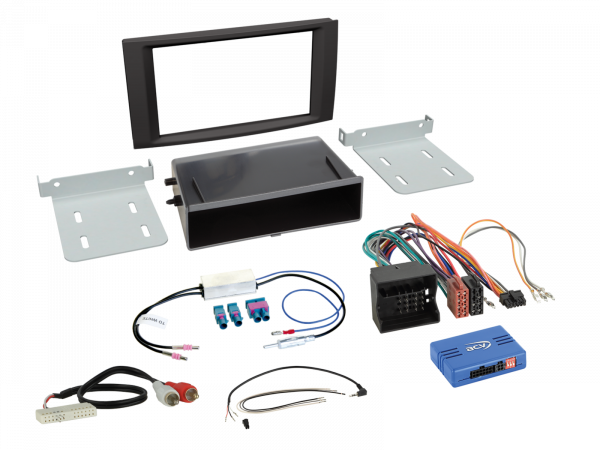

2-DIN Kit für VW Caravelle (7H) - VW

Technische Details:

• Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung VW acv PremiumqualitätViele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de Hinweis
• CAN BusAnschluss
• 40 Pin Quadlock VW > ISOAnschluss
• Fakra(m)(Set) > DIN(m)Anschluss OEM Lenkradfernbedienung > 42arc100Dipschalterstellung prüfenFahrzeuge ohne OEM SoundsystemFahrzeuge mit OEM Soundsystem im Lieferumfang
• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel
• 13-1424-26

Kompatible Fahrzeuge:

• geeignet: VW Caravelle (7H) 10/2004 - 09/2009**VW Caravelle (7H) 09/2009 - 05/2015*VW Multivan (7H) 02/2003 -09/2009VW Multivan (7H) 09/2009 - 05/2015*VW T5 Transporter (7H) 08/2003 - 09/2009**VW T5 Transporter (7H) 09/2009 - 05/2015*/**VW Touareg I (7L) 06/2003 - 11/2006***VW Touareg I (7L) 11/2006 - 02/2010****Fahrzeuge ohne Golf V/IV Style OEM Gerät**Fahrzeuge ohne Radiovorbereitung**Fahrzeuge ohne 1-DIN OEM Gerät**Fahrzeuge ohne 2-DIN Delta 6 OEM Gerät**Fahrzeuge ohne 2-DIN MCD / MFD1 OEM Navigation***Aluminiumquersteg des OEM Instrumententrägers mit Werkstattmitteln bearbeiten/entfernnen / neue SchraubpunkteFarbe: schwarz Einbauausschnitt Radiodisplay 2-DIN: 173 mm x 98 mm Folgende Signale werden zur Verfügung gestellt:Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.rosa: +12V Zündung Klemme 15 1,5A max.orange: +12V Beleuchtung Klemme 58 0,1A max.weiß: +12V Rückwärtssignal 1,5A max.gelb/grün gelb/rot: GeschwindigkeitssignalLenkradfernbedienungCAN Bus Aktivierung OEM SoundsystemAnschlusskabel für folgende Radiohersteller: Alpine 3,5mm KlinkenanschlussBlaupunkt 2010> 3,5mm Klinkenanschluss (Sony/Pioneer)Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss (China HU)China HU Key1 / Key2 / (GND) AnschlussClarion 3,5mm KlinkenanschlussDigital Dynamics EinkabelanschlussESX Key1 / Key2 Anschluss (China HU)JVC 3,5mm KlinkenanschlussJVC Einkabelanschluss (Kenwood)Kenwood EinkabelanschlussKenwood 2017> 3,5mm Klinkenanschluss (Pioneer/Sony)Kenwood 2020> Key1 / Key2 / GND Anschluss (China HU)Pioneer 3,5mm KlinkenanschlussSnooper Key1 / Key2 Anschluss (China HU) Sony 3,5mm KlinkenanschlussXZent EinkabelanschlussZenec Einkabelanschluss DIP Schaltereinstellung 42cx401: Alpine > OFF/OFF/OFFBlaupunkt 2010> > OFF/ON/OFF (OFF/ON/ON)China HU > OFF/ON/OFFClarion > ON/ON/OFFDigital Dynamics > OFF/OFF/ONESX > OFF/ON//OFFJVC > ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)JVC > ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)Kenwood > ON/ON/ON (Einkabelanschluss)Kenwood 2017> OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)Kenwood 2020> OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)Pioneer > OFF/ON/ONSnooper > OFF/ON/OFFSony > OFF/ON/ONXZent > OFF/OFF/ONZenec > OFF/OFF/ON Lieferumfang: 2-DIN Radioblende mit Fach VW T5/Touareg > Artikel: 281320-27-2LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001LFB 42a/CX401 Kabel > Multilead diverse Geräte > Artikel: 42arc100Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom > Artikel: 1524-70Optional:Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W: 241000-10-1
